KHI Serie Schwerlastd"ampfer

Details & Bemassungstabellen

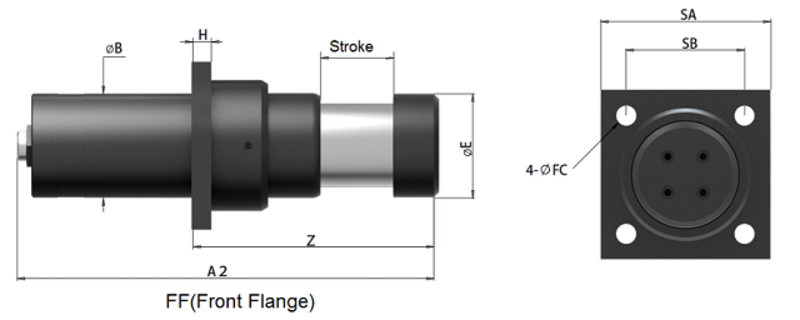

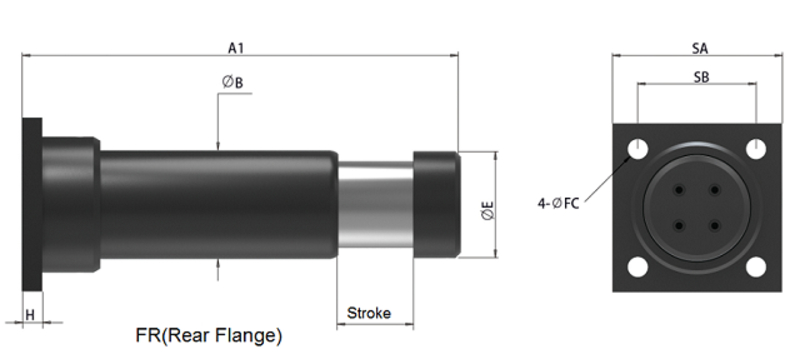

KHI Serie Masse

Masse in mm

Typ	A1	A2	Z	H	B	SA	SB	FC	E
KHI65x50	312	-	-	15	65	100	70	16	64
KHI65x100	432	-	-	15	65	100	70	16	64
KHI85x50	323	-	-	15	85	128	89	16	84
KHI85x100	463	-	-	15	85	128	89	16	84
KHI100x50	302	301	175	20	100	150	120	18	99
KHI100x100	479	473	245	20	100	150	120	18	99
KHI100x150	618	612	300	20	100	150	120	18	99
KHI100x200	756	750	390	20	100	150	120	18	99
KHI100x400	1351	1345	645	25	100	150	120	18	99
KHI100x500	-	1616	890	20	100	150	120	18	99
KHI100x600	-	1888	1040	20	100	150	120	18	99
KHI100x800	-	2426	1345	20	100	150	120	18	99
KHI120x100	471	467	270	20	120	220	170	26	119
KHI120x150	597	593	330	20	120	220	170	26	119
KHI120x200	724	720	390	20	120	220	170	26	119
KHI120x300	973	969	520	20	120	220	170	26	119
KHI120x400	1225	1221	680	25	120	220	170	26	119
KHI120x600	-	1725	915	25	120	220	170	26	119
KHI120x800	-	2332	1290	25	120	220	170	26	119
KHI120x1000	-	2836	1360	25	120	220	170	26	119
KHI130x250	897	893	545	25	130	270	210	26	129
KHI130x300	1029	1025	605	25	130	270	210	26	129
KHI130x400	1293	1289	735	25	130	270	210	26	129
KHI130x600	-	1917	1060	25	130	270	210	26	129
KHI130x800	-	2445	1350	25	130	270	210	26	129
KHI150x115	517	513	320	20	150	270	210	30	149
KHI150x150	606	602	355	25	150	270	210	30	149
KHI150x400	1249	1245	710	25	150	270	210	30	149
KHI150x500	-	1498	770	25	150	270	210	30	149
KHI150x600	-	1752	885	25	150	270	210	30	149
KHI150x800	-	2363	1240	25	150	270	210	30	149
KHI150x1000	-	2880	1595	25	150	270	210	30	149
KHI180x100	491	471	350	40	180	348	295	30	179
KHI180x200	760	740	450	40	180	348	295	30	179
KHI180x250	850	830	550	40	180	348	295	30	179
KHI180x400	1486	1466	804	40	180	348	295	30	179
KHI180x500	1766	1746	939	40	180	348	295	30	179
KHI180x600	2066	2046	1074	40	180	348	295	30	179
KHI180x800	2666	2646	1344	40	180	348	295	30	179
KHI180x1000	3226	3206	1614	40	180	348	295	30	179

KHI Serie Typen & Details

KHI Serie

Typ	Hub (mm)	Max Energy/Hub (KJ)	Max Stützkraft (KN)	Rückstellkraft aus/ein (KN)		Gewicht (kg)
Typ	Hub (mm)	Max Energy/Hub (KJ)	Max Stützkraft (KN)	Min.	Max.	Gewicht (kg)
KHI65x50	50	4	100	0.5	1.5	7
KHI65x100	100	8	100	0.5	1.5	9
KHI85x50	50	8	200	1	1.9	14
KHI85x100	100	16	200	1	8	19
KHI100x50	50	10	250	1.65	18	18
KHI100x100	100	20	250	1.65	18	22
KHI100x150	150	30	250	1.65	18	28
KHI100x200	200	40	250	1.65	18	32
KHI100x400	400	80	235	1.65	18	46
KHI100x500	500	94	235	1.65	18	52
KHI100x600	600	112	230	1.65	18	58
KHI100x800	800	132	205	1.65	18	69
KHI120x100	100	32	400	2.8	50	34
KHI120x150	150	48	400	2.8	50	39
KHI120x200	200	64	400	2.8	50	43
KHI120x300	300	94	400	2.8	50	53
KHI120x400	400	125	400	2.8	50	87
KHI120x600	600	188	400	2.8	50	105
KHI120x800	800	225	350	2.8	50	110
KHI120x1000	1000	260	325	2.8	50	116
KHI130x250	250	100	500	3.2	64	72
KHI130x300	300	120	500	3.2	64	79
KHI130x400	400	160	500	3.2	64	90
KHI130x600	600	210	435	3.2	64	119
KHI130x800	800	270	420	3.2	64	140
KHI150x115	115	62	670	5	96	56
KHI150x150	150	82	670	5	96	59
KHI150x400	400	220	670	5	96	98
KHI150x500	500	275	670	5	96	110
KHI150x600	600	330	670	5	96	120
KHI150x800	800	448	700	5	96	165
KHI150x1000	1000	510	635	5	96	180
KHI180x100	100	80	980	8	75	110
KHI180x200	200	160	980	8	80	126
KHI180x250	250	200	980	8	80	140
KHI180x400	400	280	880	8	90	168
KHI180x500	500	350	880	8	100	198
KHI180x600	600	430	890	8	100	235
KHI180x800	800	570	890	8	100	295
KHI180x1000	1000	720	890	8	110	360
