"Olbremsen & Bremszylinder
KRAUSSE
"Olbremsen sind geschlossene, wartungsfreie hydraulische Elemente, die zum gleichm"assigen Abbremsen von Vorschubeinrichtungen, linearen Antriebseinheiten, Klappen etc. eingesetzt werden. Es gibt einstellbare und festeingestellte Modelle die in Zugrichtung, Druckrichtung oder in beiden Richtungen wirken.
Dabei sind Bremskr"afte von 5 bis 2500 N realisierbar. Alle Baureihen sind auch in V2A lieferbar ( V4A auf Anfrage ) Die grosse Auswahl an Anschlüssen und Beschl"agen der Gasfedern ist bei den "Olbremsen ebenfalls einsetzbar. Die "Olbremsen der Serie D sind sowhl in Zug, Druck oder auch beidseitig d"ampfbar.
"Ubersicht Standard "Olbremsen - nicht einstellbar
| Typ | O Kolben | o Zylinder | Hub (mm) | Standard-l"ange (mm) | D"ampfkraft ( N ) | Anschluss Kolben | Zyl. | Wirkung |
|---|---|---|---|---|---|---|---|
| D-06-19 | 6 | 19 | 20-300 | 2x Hub +35 | 40 - 400 | M5 | M5 | Zug/Druck |
| D-08-23 | 8 | 23 | 40-510 | 2x Hub +40 | 50 -800 | M8 | M8 | Zug/Druck |
| D-10-28 | 10 | 28 | 50-710 | 2x Hub +45 | 120 - 1200 | M8 | M8 | Zug/Druck |
| D-14-40 | 14 | 40 | 50-700 | 2x Hub +60 | 400 - 2500 | M10 | M10 | Zug/Druck |
Wichtig : Bauartbedingt ergibt sich ein Leerhub von ca. 20% . Für leerhubfreie Version bitte unbedingt mit Trennkolben ( OL ) bestellen

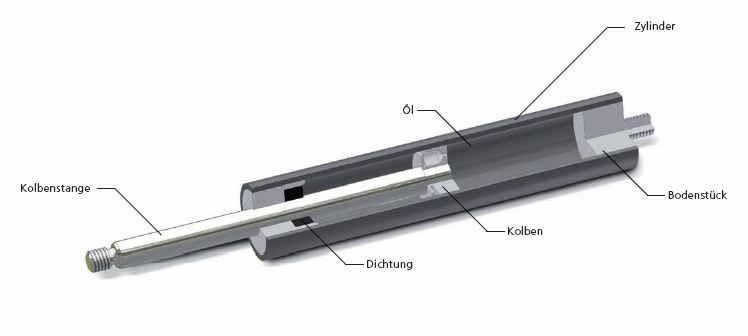

Schnittdarstellung einer "Olbremse
Baureihe HB
Gasdruckfeder mit einstellbarer Ein- und Ausfahrgeschwindigkeit
HB - D"ampfer und Bremszylinder sind wartungsfreie Systeme, die sowohl als beidseitig als auch einseitig d"ampfend / bremsend eingesetzt werden k"onnen . Bei einseitigem Drosseln der Vorschubgeschwindigkeit geht die Kolbenstange nach Hubende d"ampfungsfrei wieder in die Ausgangsposition.
Mit diesen hydraulischen Bremszylindern von KRAUSSE lassen sich Ein- und Ausfahrgeschwindigkeiten sehr pr"azise einstellen. Dabei wird die Geschwindigkeit ein- und ausfahrend kontrolliert. Durch drehen an der Kolbenstange kann die D"ampfungsintensit"at dieser D"ampfer eingestellt werden.
| Typ | O Kolben | o Zylinder | Hub (mm) | Standardl"ange (mm) | L"ange Y-Serie (mm) | D"ampfkraft auf Zug max ( N ) | D"ampfkraft auf Druck max ( N ) | Anschluss Kolben | Zyl. | Wirkung |
|---|---|---|---|---|---|---|---|---|---|
| HB-06-15 | 6 | 15 | 25-150 | 2xHub+40 | 2,45x Hub+47 | bis 800 | bis 800 | M5 | M5 | Zug/Druck |
| HB-08-22 | 8 | 22 | 50-250 | 2xHub+50 | 2,38x Hub+55 | bis 1800 | bis 1800 | M8 | M8 | Zug/Druck |
| HB-10-28 | 10 | 28 | 100-500 | 2xHub+60 | 2,35x Hub+60 | bis 3000 | bis 3000 | M8 | M8 | Zug/Druck |
| HB-14-40 | 14 | 40 | 100-800 | 2xHub+75 | 2,32x Hub+82 | bis 10000 | bis 10000 | M14 | M14 | Zug/Druck |
Bitte beachten Sie dass Standard Bremszylinder bauartbedingt einen Leerhub von bis zu 20% haben. Für Versionen ohne Leerhub bitte die Endung " Y "verwenden - ohne Leerhub mit Trennkolben
Technische Hinweise / Einbauempfehlungen
- Die maximalen Belastungswerte auf Druck und Zug dürfen nicht überschritten werden.
- In der jeweiligen Endlage 1-2 mm vor Hubende muss ein machanischer Anschlag angebracht werden.
- Die Einbaulage der D"ampfer ist beliebig.
- Die Anschlussteile sollten gegen Verdrehen gesichert werden.
- Konstruktions bedingt ergibt sich bei Bauart X ein Leerhub von ca 20%.
- Zur spielfreien Funktion muss Bauart Y gew"ahlt werden.
Baureihe MA
Gasdruckfeder mit einstellbarer Ein- und Ausfahrgeschwindigkeit
Wenn im voraus nicht klar definierbare D"ampfungsst"arken oder Ein-bzw Ausfahrgeschwindigkeiten erforderlich sind, bietet sich der Einsatz von einstellbaren EA - D"ampfern an. Der entscheidende Vorteil ist, dass die D"ampfkraft / Geschwindigkeit sich in montiertem Zustand regulieren l"asst.
Bauartbedingt kommt es bei ieser Baureihe zu einem geringen Leerhub. "Uber das verdrehen der R"andelschraube an der Kolbenstangenendseite kann die D"ampfung im eingebauten Zustand ver"andert werden.
| Typ / - Bauart | O Kolben | O Zylinder | Hub (mm) | Standard-l"ange (mm) | D"ampfung Optionen | max D"ampfkraft Zug ( N ) | max D"ampfkraft Druck (N) | Anschluss Zyl. | Ausschub-kraft F (N) | Progr. (%) |
|---|---|---|---|---|---|---|---|---|---|---|
| MA1022-B | 10 | 22 | 10-500 | 2x Hub + 129 | B, A, E | 30-5000 | 30-5000 | M8 | - | - |
| MA1028-B | 10 | 28 | 10-500 | 2x Hub + 133 | B, A, E | 30-5000 | 30-5000 | M8 | - | - |
| MA1022-K | 10 | 22 | 10-500 | 2,88xHub+116 2,64xHub+116 2,32xHub+116 | B, A, E | 30-5000 | 30- 3,6 x F | M8 | 50-1300 | 35 50 100 |
| MA1028-K | 10 | 28 | 10-500 | 2,55xHub+123 2,39xHub+123 2,20xHub+123 | B, A, E | 30-5000 | 30- 3,6 x F | M8 | 50-1300 | 35 50 100 |
| MA1022-P | 10 | 22 | 30-300 | 3,46xHub+126 3,15xHub+126 2,76xHub+126 | B, A, E | 30- 2,6xF | 30-5000 | M8 | 50-1300 | 35 50 100 |
| MA1028-P | 10 | 28 | 30-300 | 2,81xHub+130 2,63xHub+130 2,42xHub+130 | B, A, E | 30- 4,8xF | 30-5000 | M8 | 50-1300 | 35 50 100 |
| MA1022-X | 10 | 22 | 10-250 | 3,00xHub+128 | B, A, E | 30-5000 | 30-5000 | M8 | - | - |
| MA1028-X | 10 | 28 | 10-250 | 3,00xHub+132 | B, A, E | 30-5000 | 30-5000 | M8 | - | - |
D"ampfung: B = beidseitig , E= einfahrend, A= ausfahrend
Bauart
- B = mit Leerhub, keine eigene Ausschubkraft
- K = min Ausschubkraft 50N, kein Leerhub, max Blockierkraft in Druckrichtung
- P = min Ausschubkraft 50 N, kein Leerhub , max Blockierkraft in Zugrichtung
- X = ohne Ausschubkraft und ohne Leerhub
